最近最大的熱門話題莫過于卡塔爾世界杯，關于世界杯的比賽的場地、主辦國卡塔爾等等話題都令許多人感興趣，廣州國際照明展覽會今天就和大家分享一下對無法到達現場觀看球賽的我們影響很大的賽場照明，帶大家了解一下賽場照明是如何對比賽以及對足球賽事轉播產生影響的，以下文章來源光環境與照明研究中心：

　　2022世界杯即將在凌晨打響，一場冬日盛宴就此拉開帷幕，盡管無法在現場感受山呼海嘯的狂歡，但高清大屏的直播畫面同樣可以讓你我身臨其境。越來越清晰逼真的畫面，其背后的賽場照明功不可沒，事實上賽場照明對于運動員比賽舒適度以及足球賽事電視轉播都有著舉足輕重的影響。

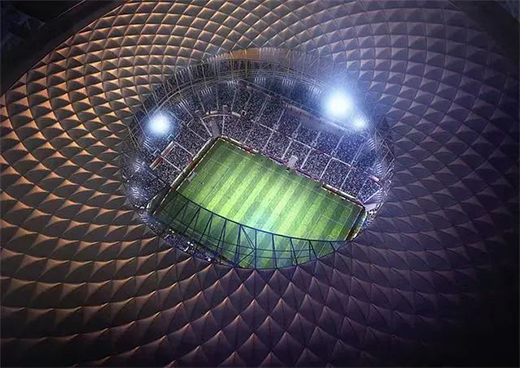

　　▲盧塞爾體育場

　　今天我們來結合國際足聯、亞足聯和我國現行體育照明標準JGJ153-2016《體育場館照明設計及檢測標準》一起對比了解一下足球照明。

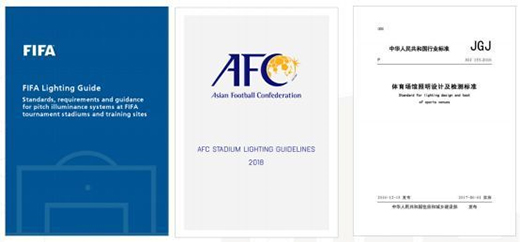

　　▲國際足聯、亞足聯足球照明標準、我國體育照明標準

　　體育照明評價指標及要求對比

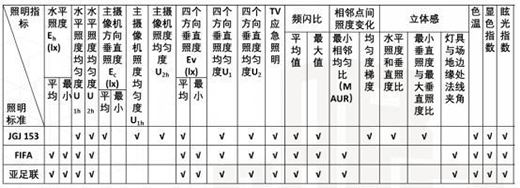

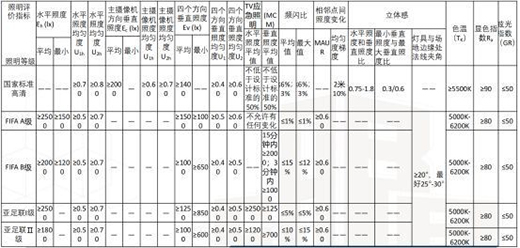

　　▲體育照明評價指標對比匯總

　　攝像機方向垂直照度

　　攝像機方向垂直照度應滿足全場各攝像機拍攝的垂直照度需求，F(xiàn)IFA和亞足聯僅規定了移動攝像機的垂直照度要求，未考慮全場主攝像機的需求。

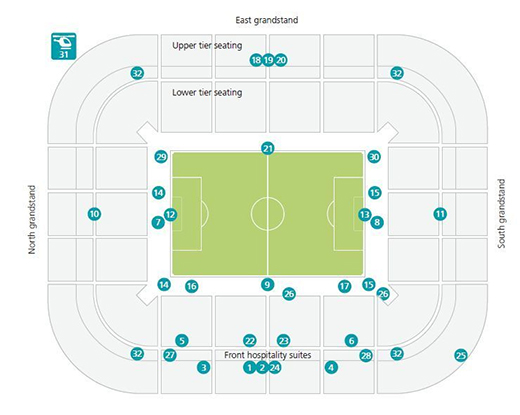

　　▲足球場全場攝像機位圖

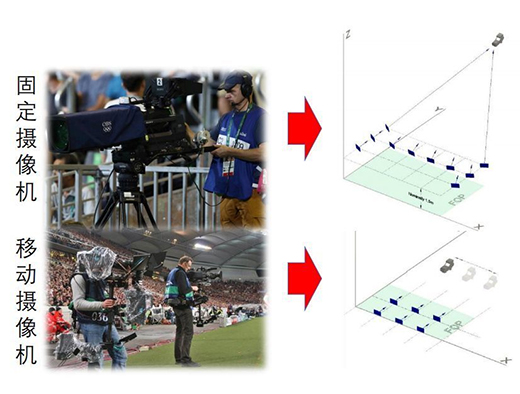

　　▲不同機位照明示意圖

　　照度比例

　　有電視轉播時場地平均水平照度與平均垂直照度的比值宜為：

　　體育場0.75～1.80，體育館1.0～2.0。

　　比賽場地每個計算點四個方向上的最小垂直照度和最大垂直照度之比不應小于0.3;HDTV轉播重大比賽時不應小于0.6。

　　▲立體感視覺效果

　　FIFA和亞足聯基于立體感的考慮提出了相應的燈具安裝位置要求，但該方法未考慮燈具瞄準點對立體感的影響。

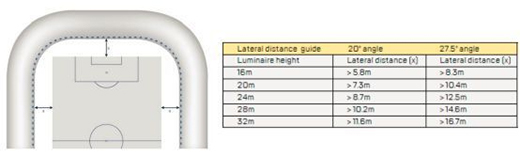

　　▲燈具安裝位置要求(FIFA+亞足聯)

　　JGJ 153規定水平照度和垂直照度均勻度梯度應符合：

　　1 有電視轉播：當照度計算與測量網格小于5m時，每2m不應大于10% ;當照度計算與測量網格不小于5m時，每4m不應大于20%;

　　2 無電視轉播：每5m不應大于50%。

　　▲均勻度梯度計算示意圖

　　與照度均勻度梯度相對應的指標是FIFA和亞足聯提出的最小相鄰均勻比(MAUR)，規定限值為MAUR≥0.60。當MAUR=0.6時，2m測量網格的均勻度梯度為13%，可以看出JGJ 153的要求更加嚴格。

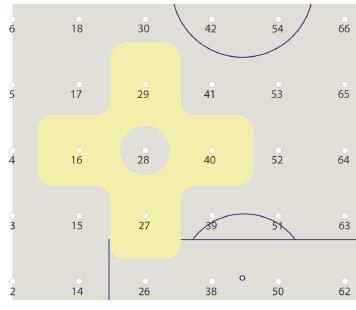

　　▲MAUR 計算示意圖

　　頻閃

　　當轉播比賽需要慢動作或超慢動作回放時，畫面很容易因照明頻閃問題出現抖動現象，因此頻閃在實際應用中對于體育照明尤其重要。目前主要使用頻閃比指標來限制體育照明的頻閃。

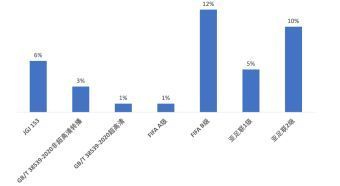

　　▲不同標準頻閃比限值對比

　　色溫

　　對于足球賽事轉播而言，為避免由太陽光切換為人工照明時出現色溫變化，而引起的轉播圖像質量變化，應確保光源色溫與日光色接近。

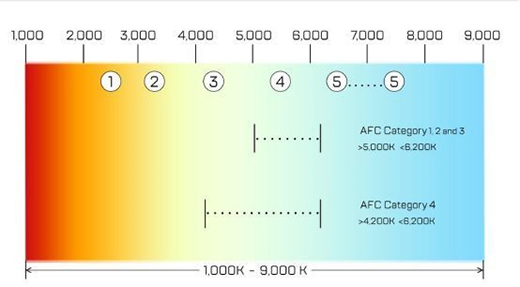

　　▲亞足聯色溫要求范圍

　　光源顯色性

　　光源顯色性對足球賽事視覺觀感和攝像轉播的色彩效果非常重要，光源顯色性應該滿足：

　　• 電視照明一致性指數TLCI ，Qa≥85;或

　　• CRI， Ra ≥85 且 R9≥45。

　　眩光

　　足球場地不良的照明眩光會造成運動員視覺不舒適的影響，也會降低攝像轉播的畫面質量。

　　▲足球賽場照明眩光

　　光強，角度以及環境亮度共同決定了眩光的程度大小。JGJ 153采用眩光指數(GR)對眩光進行評價，對于重大足球賽事照明要求GR不大于50。

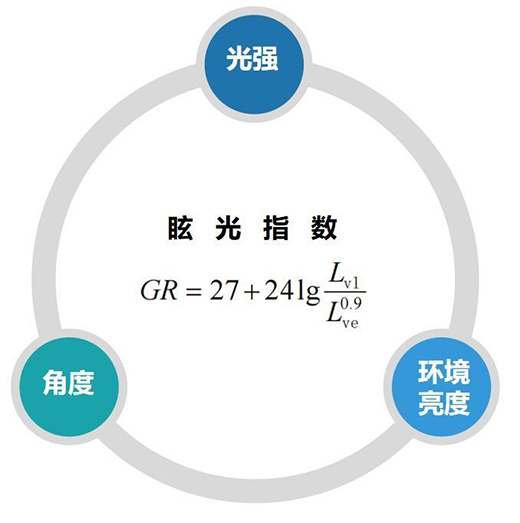

　　▲眩光指數計算

　　照明功率密度

　　選擇高效的照明產品，加以科學合理的照明設計，方可有效降低照明能耗�！扼w育場館照明設計及檢測標準》JGJ153-2016首創性的對體育照明功率密度進行了規定

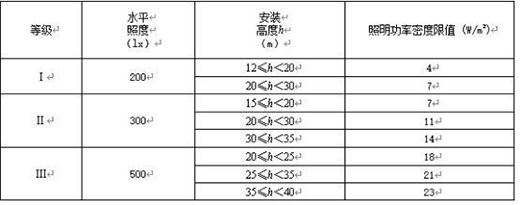

　　▲非電視轉播場地要求

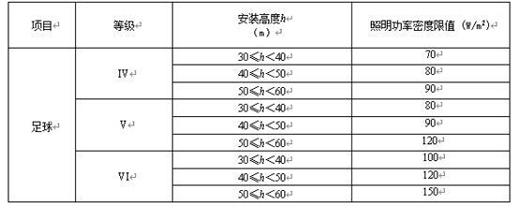

　　▲電視轉播場地要求
