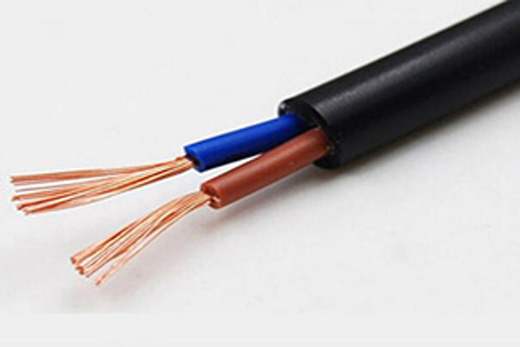

電力電纜在電力系統主干線中用以傳輸和分配大功能電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。

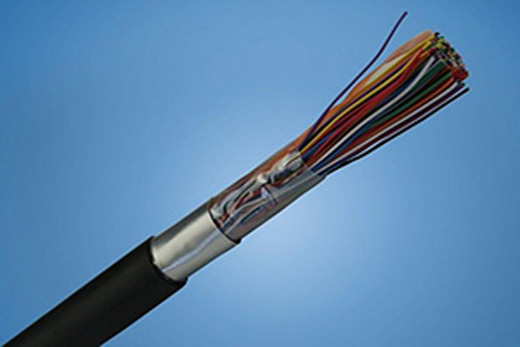

從電纜芯數上講，電力電纜根據電網要求，最多一般為5芯，而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。

1.同軸電纜

同軸電纜是很多朋友比較熟悉的一類傳輸介質，它是由一層層的絕緣線包裹著中央銅導體的電纜線，它的最大特點就是抗干擾能力好，傳輸數據穩定，而且價格也便宜

2.雙絞線

雙絞線是一種柔性的通信電纜，包含著成對的絕緣銅線，它的特點是價格便宜，所以被廣泛應用，如我們常見的電話線等。

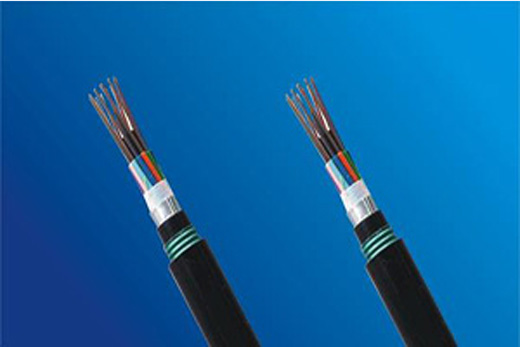

3.光纖光纜

光纖光纜是新一代的傳輸介質，與銅質介質相比，光纖無論是在安全性、可靠性還是網絡性能方面都有了很大的提高。

屏蔽層的作用電線電纜最外層一般為橡膠或橡膠合成套，這一層的作用一是絕緣，同時也起保護電纜不受傷害的作用。

電纜分高壓還是低壓電纜，如果是高壓的，里面還會有一層類似樹脂的填充物，這是起絕緣作用的，在高壓電纜中，這層是絕緣的最重要部分。低壓的沒有這層?xùn)|西.然后里面還會纏一些類似絲帶一樣的東西，這是為了固定住電纜每一芯，把中間的空隙填滿。

電力電纜的屏蔽層的作用有：

1、是因?yàn)殡娏﹄娎|通過的電流比較大，電流周圍會產生磁場，為了不影響別的元件，所以加屏蔽層可以把這種電磁場屏蔽在電纜內。

2、是可以起到一定的接地保護作用，如果電纜芯線內發生破損，泄露出來的電流可以順屏蔽層流如接地網，起到安全保護的作用。

聚氯乙烯、聚乙烯、交聯聚乙烯三者的區別聚乙烯英文簡稱PE，它是乙烯的聚合物，無毒。容易著色，化學穩定性好，耐寒，耐輻射，電絕緣性好。

電線電纜分類應用及基本結構

把用以傳輸電(磁)能、信息和實現電磁能轉換的線材產品統稱為電線電纜。按用途不同可以將電線電纜分為五大類：

裸電線：僅有導體而無絕緣層的產品，如鋼芯鋁絞線、鋁絞線、銅絞線。產品主要用在城郊、農村、用戶主線、開關柜等。

繞組線(電磁線)：以繞組的形式在磁場中切割磁力線感應產生電流，或磁場作用的電線，主要用于各種電機、儀器儀表等。如漆包線。

電力電纜：在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，如交聯聚乙烯絕緣電力電纜等。

通信電纜和光纜：傳輸電話、電報、電視、廣播、傳真、數據和其他電信信息的電纜、光纜等。

電氣裝備用電線電纜：從電力系統的配電點把電能直接傳送到各種用電設備、器具的電源連接線路用的電線電纜。如控制電纜、布電線等。

電線電纜的應用

電力系統：電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜、電磁線以及電力設備用電氣裝備電線電纜等。

信息傳輸系統：用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

機械設備、儀器儀表系統：除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

電線電纜的基本結構

導體：傳導電流的物體，電線電纜的規格都以導體的截面表示。

絕緣：將絕緣材料按其耐受電壓程度的要求，以不同的厚度包復在導體外面而成。

保護層：保護電纜的部分。

從電氣性能說:導體通電后，由于電阻消耗電能而發熱.隨著溫度升高會影響絕緣層和保護層材料性能壽命.為了使電纜高效運轉，應增大導體截面，但大截面單根導線不便于彎曲，柔軟性差，很不利于生產運輸和安裝敷設.從機械性能上又要求具有柔軟性，可靠性，多根單線扭在一起絞合，即可解決矛盾。
