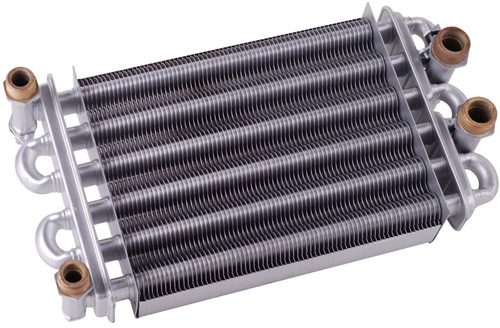

一、主熱交換器

主熱交換器是燃氣燃燒后產生的煙氣與系統內的水進行熱交換的部件，它的外表面為薄翅片，厚度和距離完全按要求進行設計，在鍋爐尺寸要求較小的情況下，保證足夠的換熱面積及換熱的高效性。換熱器表面進行了高效的防腐處理，從而確保了該系統的使用壽命。

二、燃燒器

燃燒器的作用是保證燃氣正常燃燒，燃氣自噴嘴高壓噴入燃燒器內的文丘里管內，造成管內的壓力下降，空氣(第一次空氣)被吸入并同燃氣混和后噴出燃燒孔燃燒。第一次空氣混合后仍不足的空氣部分通過火苗周圍的第二次空氣的混合，形成完全燃燒。

三、燃氣閥

燃氣閥的作用是保證鍋爐正常燃燒，一定的燃氣壓力的范圍內，使鍋爐穩定地燃燒并可以根據鍋爐熱輸出的要求而自動進行燃氣供給量的調節，以實現鍋爐的自動關斷和比例調節。

四、循環泵

循環泵的作用是促進鍋爐中的系統水循環。

五、風機

顧名思義，風機的主要功能是保證鍋爐正常排煙，它是排煙系統的動力裝置。

六、限溫

限溫是壁掛爐的一種自動保護裝置，當壁掛爐的運行溫度超過限定的溫度時，壁掛爐自動停機，以防止產生干燒情況。

七、水壓開關

為保證采暖系統的正常運行，將系統注滿水，并保持一定的壓力。通過水壓開關監測系統水壓，即可起到缺水保護的作用。

八、風壓開關

風壓開關在壁掛爐系統里主要負責安全保護，它內部被一瓣膜分為兩個腔體，在瓣膜兩側的兩個腔體分別與兩個測壓管相連接，通過比較壓力測量管獲得的壓力，來檢測排煙系統是否正常運行。

九、流量開關

檢測自來水水流通過量，在一定條件下使鍋爐切換到生活熱水模式。

十、溫度傳感器

燃氣壁掛爐的溫度傳感器分為采暖和熱水溫感器，它感知熱水或采暖的運行溫度，并可以獲得非常精確的溫度，使壁掛爐的應用更加方便和準確。
